Описание HDL-MDLED0605.432 6 Канальный 5A LED Диммер

Изменено Вт, 29 Ноя, 2016 на 9:28 PM


Описание

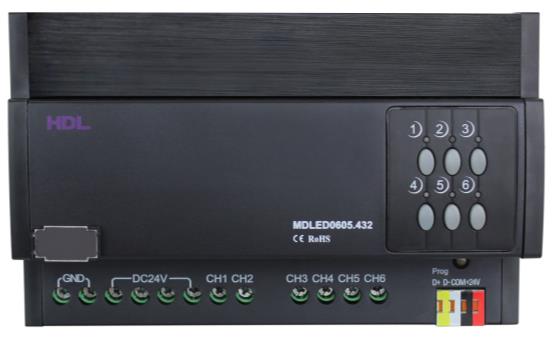

HDL-MDLED0605.432 6 Канальный 5A Интеллектуальный модуль LED Диммирования, Может быть использован для управления LED освещения с постоянным напряжением. У него есть 6 каналов, каждый канал оснащён кнопкой ручного управления. Поддерживаются функции Сцен и Последовательностей.

  1. Есть защита от короткого замыкания и перегрузок
  2. Максимальный ток на канал: 5A
  3. Выходы ШИМ
  4. Поддерживает онлайн обновление из программы HDL Buspro

Подключение

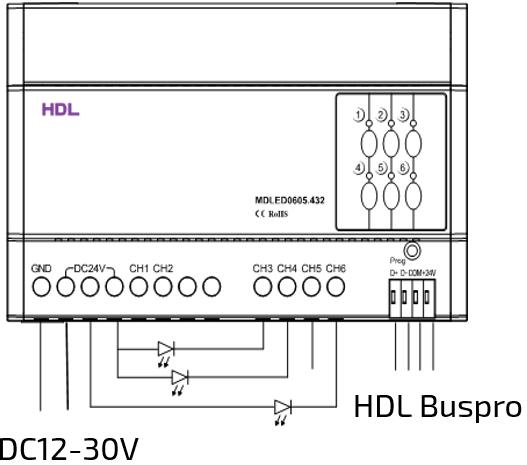

Примечание: На картинке подключены каналы 3,4 и 6 как пример


Основные функции

Об устройстве

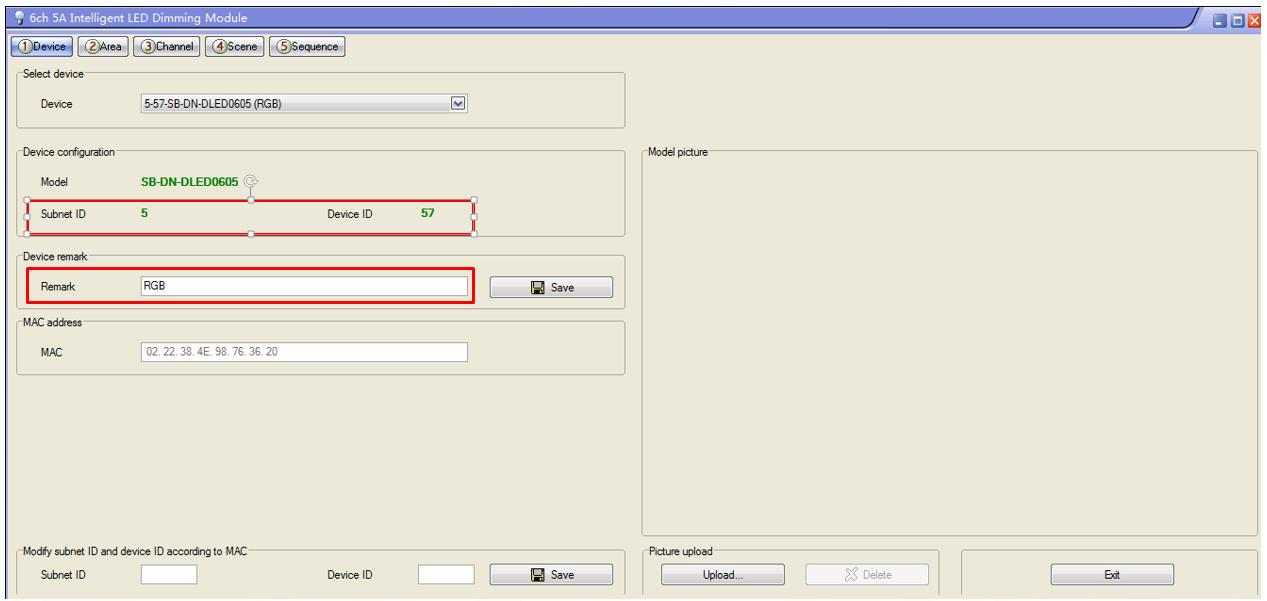

На вкладке Device (об устройстве)

В Device configuration Subnet ID и Device ID указан адрес выбранного устройства HDL-MLED0605.432

В Device remark (примечание к устройству) указано Примечание для модуля HDL-MLED0605.432



Область

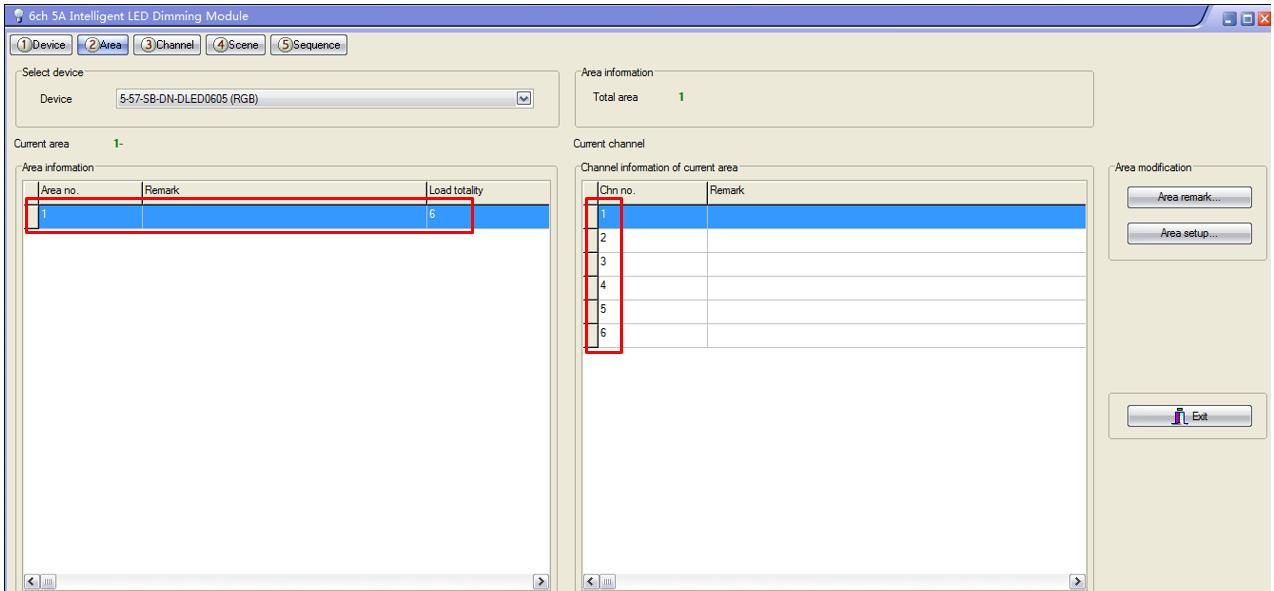

На вкладке Area (Область)

В Area information (Информация об области) Указаны все существующие области

В Channel information of current area (Информация о каналах в текущей области) Указаны каналы относящиеся к текущей области



При нажатии

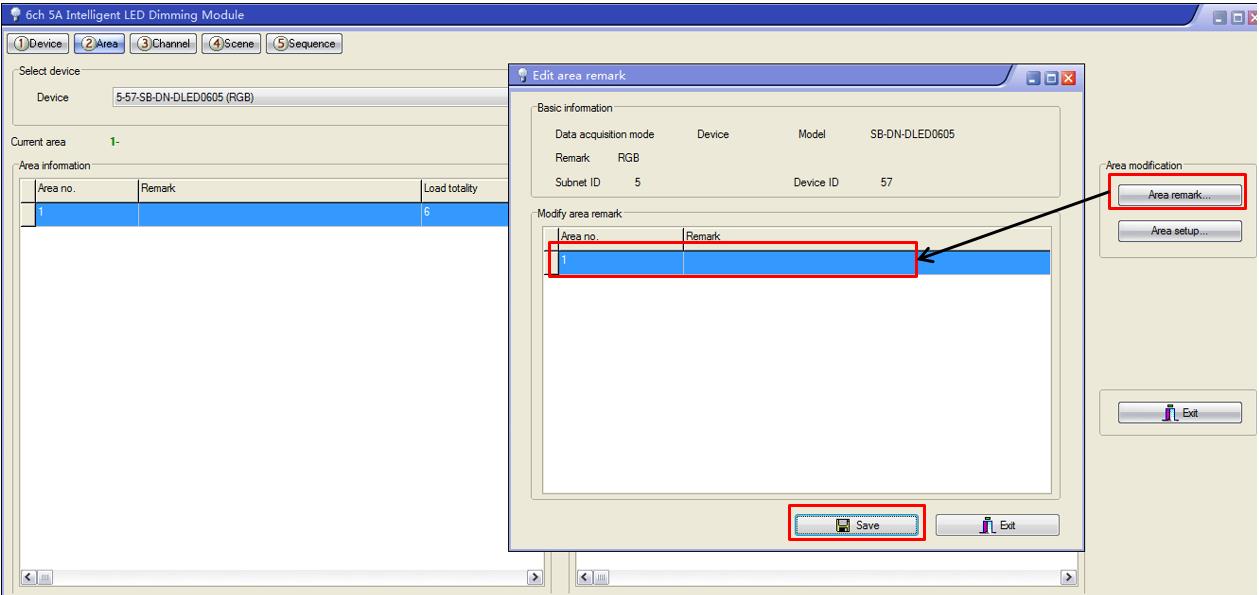

Area remark... (Примечание областей) Открывается окно редактирования областей

В Modify area remark (Редактирование примечаний областей) Выберите необходимую для редактирования область, и напишите примечание, затем нажмите Save (Сохранить) для того чтоб применить изменения




Пример

Для примера возьмём подключение RGB ленты, канал 3 подключён к R(красный), 4 подключён к G(зелёный), 6 подключён к B(синий). Объединены каналы 3,4,6 в одной области.


Реализация данной задачи потребует выполнения нескольких шагов.

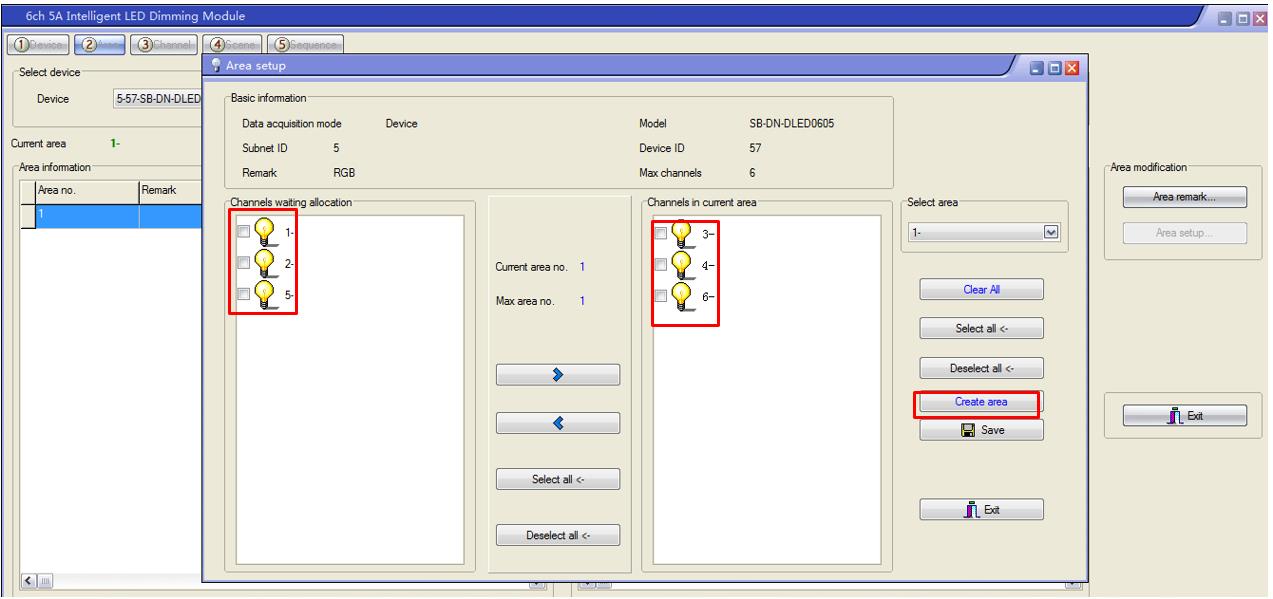

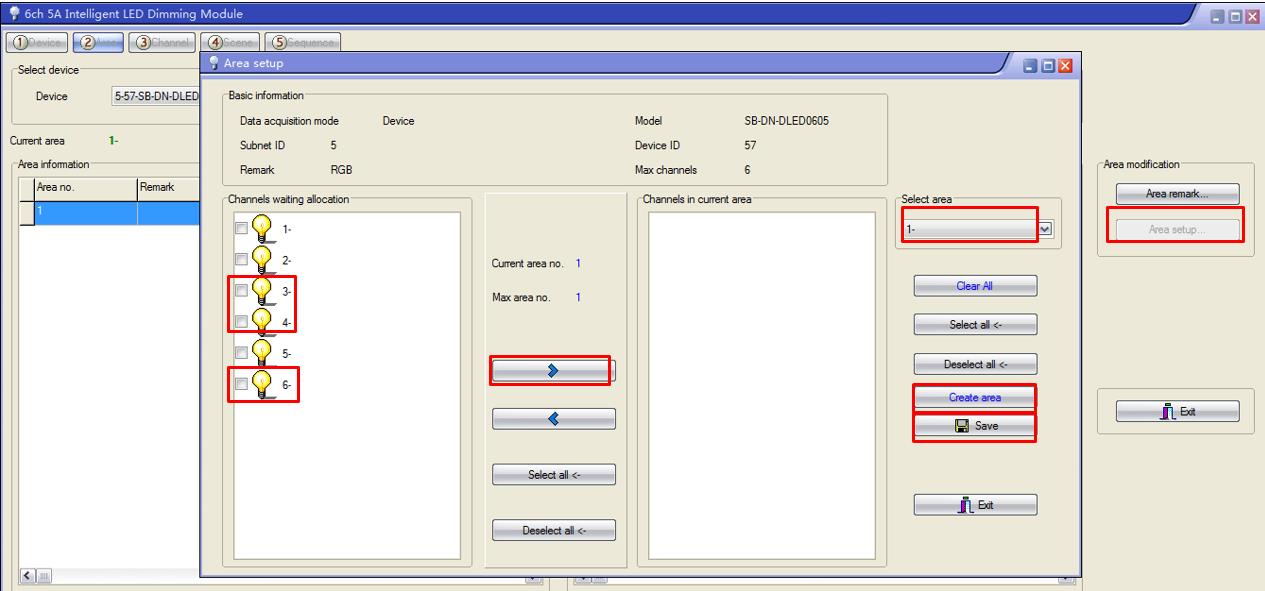

Необходимо нажать Area setup... (Установки области) для редактирования групп освещения в области

Нажимаем Create area... (Создать область) Для создания новой области


В выпадающем меню Select area... (Выбор области) Необходимо выбрать созданную область


В поле Channels waiting allocation (Каналы ожидающие распределения) Находятся каналы освещения устройства HDL-MLED0605.432 не назначенные ни одной области, нам необходимо выбрать из них каналы 3,4 и 6 и перенести их в правое поле Channels in current area (Каналы в выбранной области) нажатием кнопки с символом


Нажимаем Save (Сохранить) Для сохранения изменений




После добавления каналов 3,4 и 6 в 1 область, мы можем нажать Create area... (Создать область) еще раз для создания новой области и распределения оставшихся каналов.

После того как все каналы будут распределены, нажимаем Save (Сохранить) Для сохранения изменений и Exit (Выход) для выхода из режима редактирования областей



Каналы

Вкладка Channel (Каналы) позволяет редактировать настройки каналов.

В поле Area information (Информация о областях) Отображаются все созданные области. Для редактирования каналов относящихся к области, необходимо на нее нажать.

В поле Channel information of current area (Информация о каналах в текущей области) Отображаются каналы распределенные в выделенную область.

В поле Channel modification (Редактирование каналов) перечислены инструменты для редактирования каналов.
  • Кнопка Remark... (Примечание) необходима для редактирования примечания выбранной группы света в выбранной области.
  • Кнопка Lower limit... (Нижний предел) необходима для установки минимального значения диммирования лампы, указывается в % относительно Max level... (Максимальный уровень)
  • Кнопка Higher limit... (Верхний предел) необходима для установки максимального значения диммирования лампы, указывается в % относительно Max level... (Максимальный уровень)
  • Кнопка Max level... (Максимальный уровень) необходима для установки максимального уровня свечения лампы, указывается в %

В поле Load test (Тестирования нагрузки) кнопка Load test (Тестирования нагрузки) необходима для тестирования каналов освещения.


Сценарии

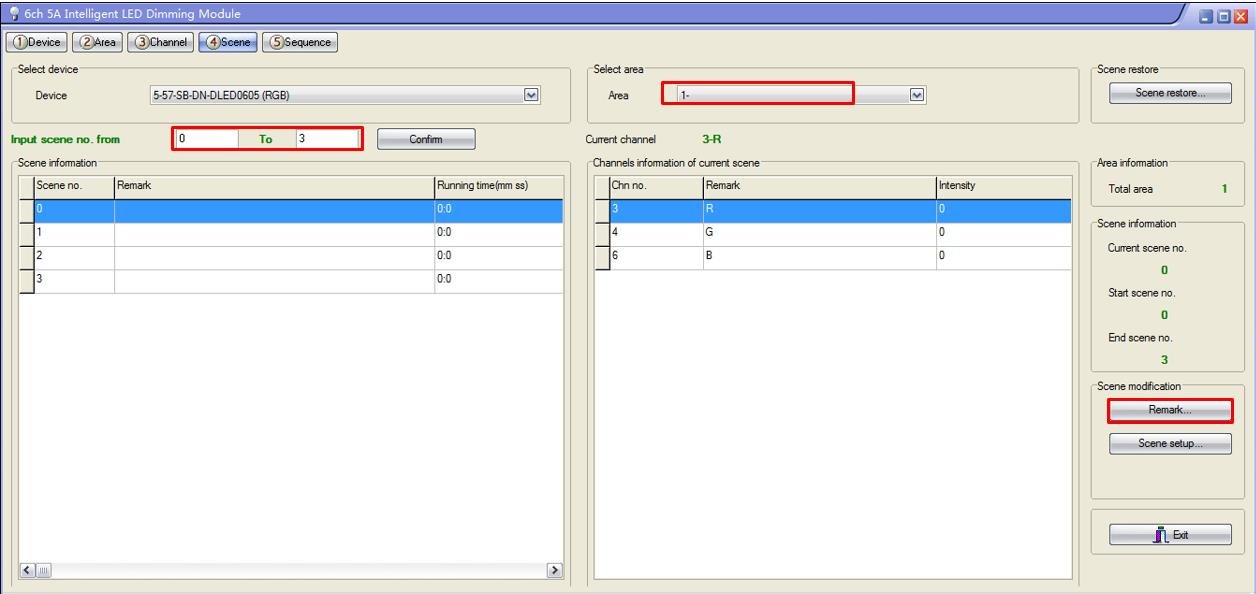

Вкладка Scene (Сценарии) позволяет создавать и редактировать сценарии в устройстве

В поле Scene information (Информация о сценариях) находящемся слева отображаются все созданные сценарии. Для изменения количества отображаемых сценариев, необходимо в пункте Input scene no. from ... to ... (Введите № сценария от ... до ... ) указать желаемые для отображения сценарии от ... и до ... (в диапазоне от 0 до 12)


Для редактирования сценария, необходимо его выбрать в поле Scene information (Информация о сценариях). Далее необходимо в поле Select area (Выбор области) из выпадающего меню выбрать область с необходимыми каналами



В поле Scene modification (Редактирование сценариев) перечислены инструменты для редактирования сценариев.

  • Кнопка Remark... (Примечание) необходима для редактирования примечания выбранного сценария.
  • Кнопка Scene setup... (Настройки сценариев) необходима для настройки сценариев

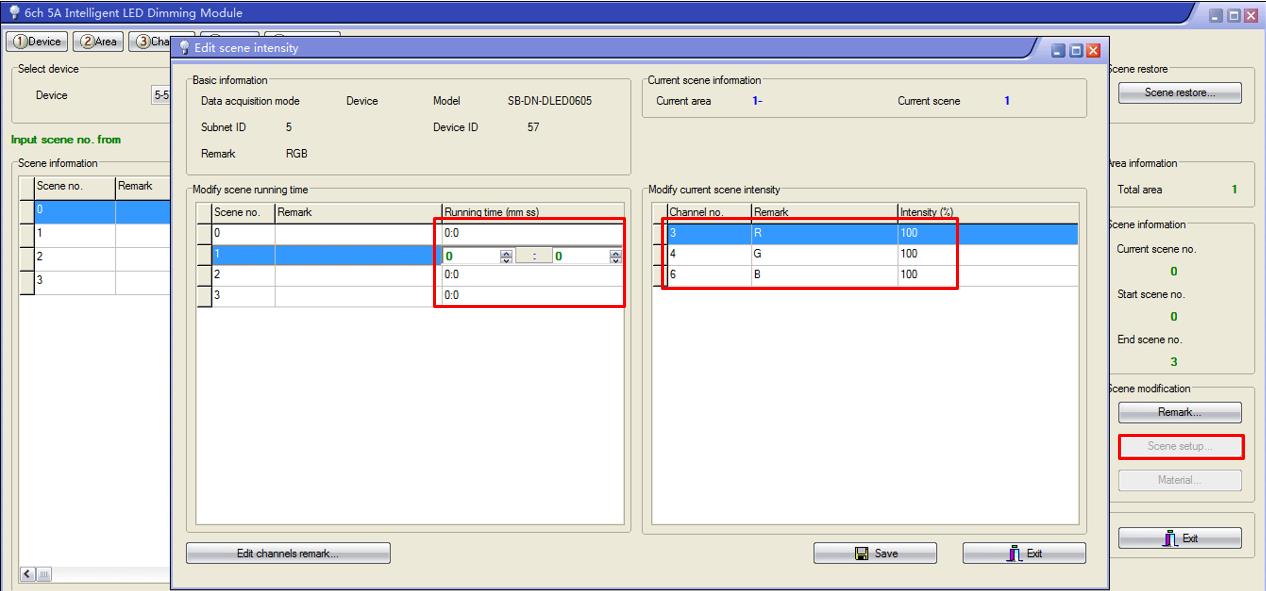

При нажатии на Scene setup... (Настройки сценариев) откроется окно редактирования сценариев.

В поле Modify scene running time (Редактирования времени запуска сценария) перечислены все созданные нами сценарии и доступно для редактирования их время запуска
Время запуска - время в течении которого указанная сцена будет запускаться (понимать как в течении этого времени группы освещения входящие в этот сценарий достигнет указанной яркости (пример: от 0% до 100%))

В поле Modify current scene insensitivity (Редактирования яркости текущего сценария) перечислены группы света входящие в выделенный сценарий и для редактирования доступна их яркость

В нижней части экрана есть кнопка Edit channels remark (Редактировать примечание каналов) позволяющая редактировать примечание каналов в выбранной области.



Последовательности

Вкладка Sequence (Последовательность) позволяет создавать и редактировать последовательности в устройстве

В поле Sequence (Последовательность) находящемся слева перечислены все последовательности находящиеся на устройстве, а также их основные настройки

В поле Step information (Информация о шагах) перечислены все шаги входящие в выбранную последовательность.


В поле Sequence (Последовательность) находящемся справа перечислены инструменты для работы с последовательностями.



  • Кнопка Add... (Добавить) позволяет добавить последовательность в текущую область.
  • Кнопка Free... (Освободить) позволяет отключить последовательность в текущей области. После отключения, эта последовательность не может быть использована
  • Кнопка Restore... (Восстановить) позволяет восстановить ранее отключенную последовательность в текущей областиПосле восстановления, эта последовательность может быть снова использована
  • Кнопка Delete... (Удалить) позволяет удалить последовательность из текущей области.

В поле Sequence modification (Редактирование последовательности) перечислены инструменты для редактирования последовательности.

  • Кнопка Remark... (Примечание) необходима для редактирования примечания выбранной последовательности.
  • Кнопка Sequence... (Последовательность) необходима для редактирования выбранной последовательности

В поле Modify step (Редактирование шаг) есть кнопка Step (Шаг) необходимая для редактирования шага в последовательности.



При нажатии на кнопку Sequence... (Последовательность) в поле Sequence modification (Редактирование последовательности) открывается окно редактирования последовательности


В поле Modify sequence (Редактировать последовательность) в столбце  Mode (Режим) необходимо выбрать режим работы последовательности

  • Invalid (Отключено) Последовательность неактивна.
  • Random mode (Беспорядочный режим) Последовательность не будет иметь определенной последовательности.
  • Forward and Backward mode (Режим вперед и назад) Последовательность пойдет до конца, затем развернется и дойдет до начала.
  • Backward mode (Режим назад) Последовательность пойдет от конца и до начала.
  • Forward mode (Режим вперед) Последовательность пойдет от начала и до конца.


В поле Times (Раз) необходимо указать количество раз, сколько последовательности повторится


В поле Step totally (Шагов всего) необходимо указать количество шагов в последовательности


После того как все изменения будут внесены, нажимаем Save (Сохранить) Для сохранения и Exit (Выход) для выхода из режима редактирования последовательностей

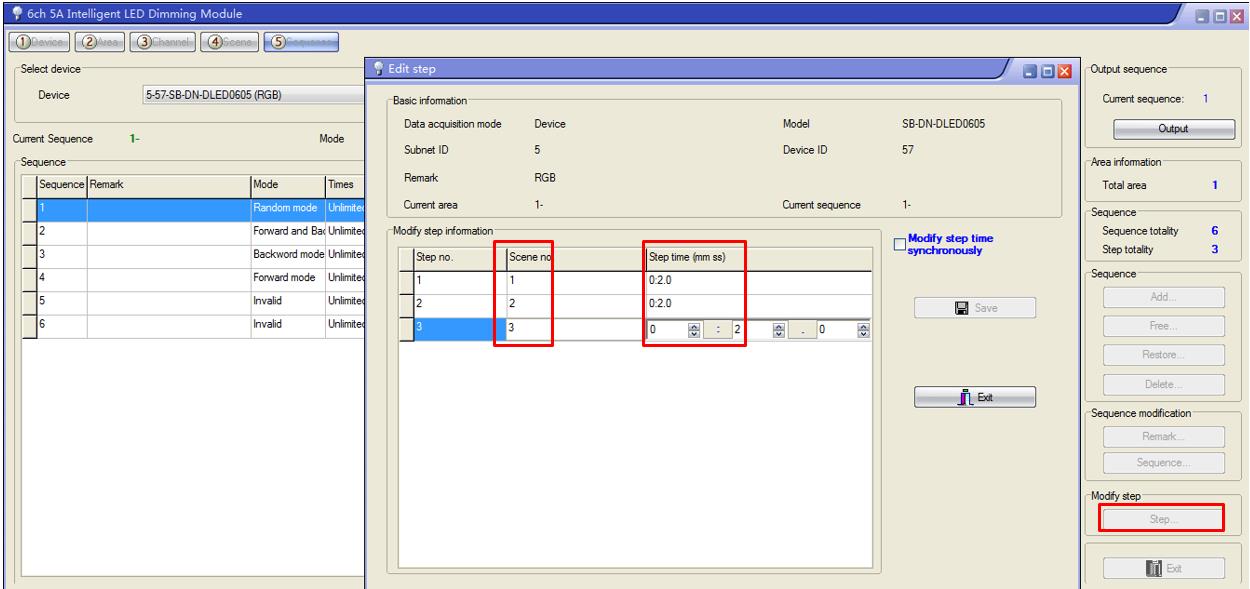

При нажатии на кнопку Step... (Шаг) в поле Sequence modification (Редактирование последовательности) открывается окно редактирования шагов в последовательности

В поле Modify step information (Редактировать информацию о шагах) в столбце Scene no (Номер сцены) необходимо указать номер сцены, которую мы хотим сопоставить с шагом последовательности.
В столбце Step time (mm ss) (Время шага (мин сек)) необходимо указать время сколько будет длиться шаг.

После того как все изменения будут внесены, нажимаем Save (Сохранить) Для сохранения и Exit (Выход) для выхода из режима редактирования шагов.




Готово
