Реле 10 A

Изменено Вт, 29 Ноя, 2016 на 1:57 PM

Руководство пользователя

Серия 10 A Реле

1.Обзор

Главная информация

Описание

Этот релейный модуль на 10 А использует 16 А запускающие реле, чтобы обеспечить высокую надежность и сверхнизкую потребляемую мощность. С интерфейсом HDL Buspro на основе протокола RS485 и интегрированным контроллером сцен. С ручным управлением, этот модуль - совершенное релейное решение.

Монтаж

35мм Din-реечная установка
Внутрь распределительного щита

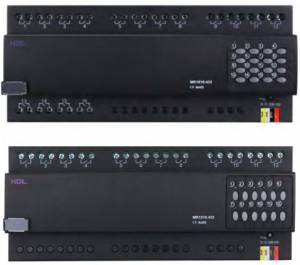

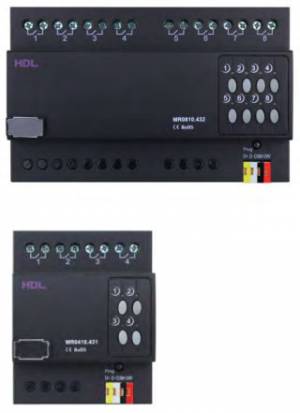

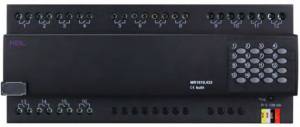

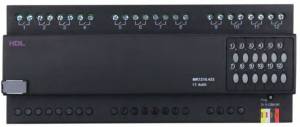

Описание модели

MR0410.431

4 Канала
Макс. 10A на канал
Макс. 40A общая нагрузка

MR0810.432

8 Каналов
Макс. 10A на канал
Макс. 80A общая нагрузка

MR1210.433

12 Каналов
Макс. 10A на канал
Макс. 120A общая нагрузка

MR1610.433

16 Каналов
Макс. 10A на канал
Макс. 160A общая нагрузка

Функции

У универсальных релейных рядов есть много программируемых функций, эти функции упомянуты ниже.

Основные функции

Возможность управлять сценами
У каждой области есть 2 последовательности, по 12 шагов в каждой
Каждый канал имеет задержку защиты света ( 0-60 минут )
Каждый канал имеет задержку включения ( 0-25 секунд)
Каждый канал имеет ручное управление
Доступно Дистанционное программирование и управление
Возможность автоматической активации сцены , когда система включена
Светодиодная индикация состояния для каждого канала
Управление лестничных ламп и взаимного исключения групп
Поддержка простого программирования
Поддержка онлайн обновления

Индивидуальные функции

Области - Когда каналы сгруппированы вместе, они могут быть изменены с помощью одной команды

MR0410.431	MR0810.432	MR1210.433	MR1610.433
До 4 разделенных областей	До 4 разделенных областей	До 4 разделенных областей	До 4 разделенных областей

Сцены – Каждое реле имеет разное количество сцен

MR0410.431	MR0810.432	MR1210.433	MR1610.433
До 8 сцен	До 16 сцен	До 24 сцен	До 32 сцен

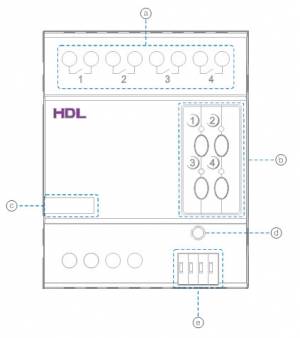

Описание устройства

a. Выход для 4 каналов
b. Кнопки ручного управления
c. Указательная табличка
d. Кнопка программирования
e. HDL-Buspro

Тип	Сила
Моторы:	1HP（1HP=746W）
Лампы накаливания	1600 W
Индуктивный преобразователь	1000 W
Электронный преобразователь	800 W
Галогенная лампа 230 V	1600 W
Ртутная лампа * Uncompensated luminary * Parallel compensated	1000 W 800 W
Флюоресцентная лампа T5 / T8 * Флюоресцентная лампа * Параллельно с компенсацией * Лампы DUO	1000 W 800 W 800 W
Dulux lamp Uncompensated luminary Parallel compensated	1000 W 800 W

2.Меры Безопасности

Опасно
Возможны серьезные травмы, пожар или повреждения имущества. Пожалуйста, прочитайте и следуйте мерам предосторожности.

Риск травмы со смертельным исходом от электрического тока
Все работы с устройством должны выполняться только обученным и квалифицированным персоналом. Перед началом работы с устройством, или перед заменой ламп, отключите напряжение питания от сети и выключите автоматические выключатели.

Устройство может быть повреждено
Для защиты реле, подключить автомат или предохранитель к каждому каналу.

Подделка продукта
Работайте только с устройством которое соответствует спецификациям, указанными в технических характеристиках. Открытие наружного корпуса немедленно аннулирует гарантию.

3.Техническая информация

Электрические параметры:
Модель	MR0410.431	MR0810.432	MR1210.433	MR1610.433
Рабочее напряжение	DC24~30V
Статическое потребление	15mA/DC24V
Динамическое потребление	40mA/DC24V
Выход на канал	4CH/10A	8CH/10A	12CH/10A	16CH/10A
Реле	16A Магнитно запирающее реле
Максимально на канал	10A
Электронная жизнь реле	>60000 (Резистивная нагрузка)
Защита	Требуется установка автомата
Условия внешней среды:
Рабочие температуры	0℃~45℃
Рабочая влажность	До 90%
Температура хранения	-20℃~+60℃
Влажность хранения	До 93%
Одобрено:
CE
RoHS

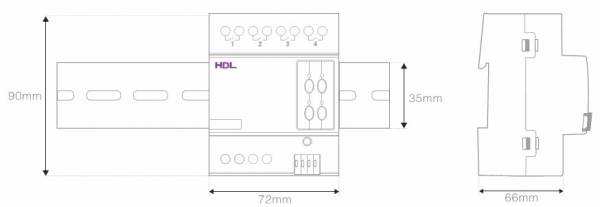

Информация о устройстве：
Модель	MR0410.431	MR0810.432	MR1210.433	MR1610.433
Габариты	72×90×66	144×90×66	216×90×66	216×90×66
Вес	252(г)	361(г)	645.5(г)	605(г)
Материал корпуса	Nylon, PC
Установка	35мм Din реечная установка
Степень защиты	IP20

4.Установка

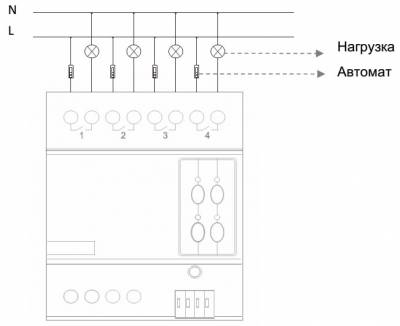

Провода

Пожалуйста, строго соблюдайте схему подключения, показанную ниже.

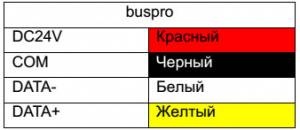

Описание HDL Buspro

информация о подключении

Ввод в эксплуатацию

Метод первый:

a) Откройте программу HDL-BUS Pro Setup tool.
b) Зажмите кнопку программирования на 3 сек, LED индикатор загорится красным.
c) Используя программу, нажмите вкладку Address management(Управление адресами), выберите пункт Modify address (when device button is pressed),(Редактировать адрес (когда кнопка устройства нажата)) появится окно:

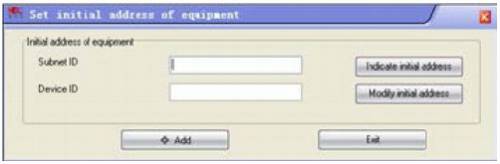

d) Нажмите Indicate initial address(Отобразить инициируемый адрес), и отобразится Device ID. Если вы хотите сменить адрес, модифицируйте и нажмите Modify initial address(Редактировать инициируемый адрес). нажмите на +Add(Добавить) вкладка исчезнет и устройство добавится в Device list(Список устройств).

Метод второй:

a) Откройте программу HDL-BUS Pro Setup tool.
b) Нажмите кнопку поиска, и откроется новое окно. В это окне нажмите Search the online devices(Искать подключенные к сети устройства), затем нажмите Add all(Добавить всё). Найденные устройства добавятся в Device list(Список устройств).

5.Настройка программы

Базовые настройки

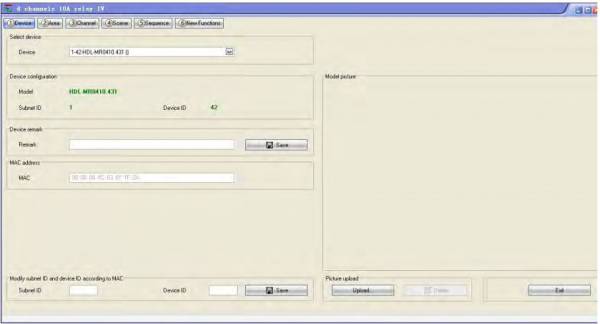

Смена Device ID

У каждого устройства в шине HDL Buspro есть один Subnet ID, и один Device ID. Device ID должен быть уникальным в каждой подсети, каждая подсеть должна содержать шлюз (такой как SB-DN-1IP или HDL-MBUS01IP.431).

Remark

Для облегчения устранения неисправностей, а также для оказания помощи в будущем рекомендуется писать Remark(Примечание). Пример: если он будет использоваться в гостиной, то Remark(Примечание) «для гостиной», если оно расположено в РЩ3 установите Remark(Примечание) «РЩ3».

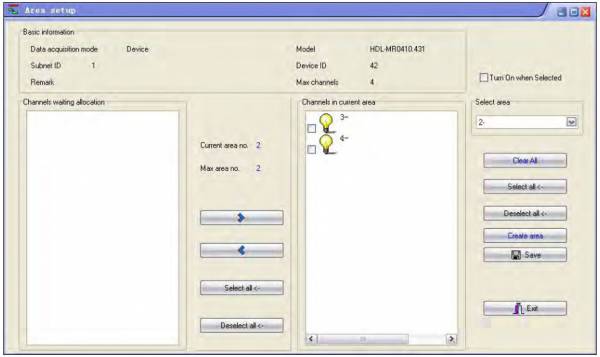

Установки Области

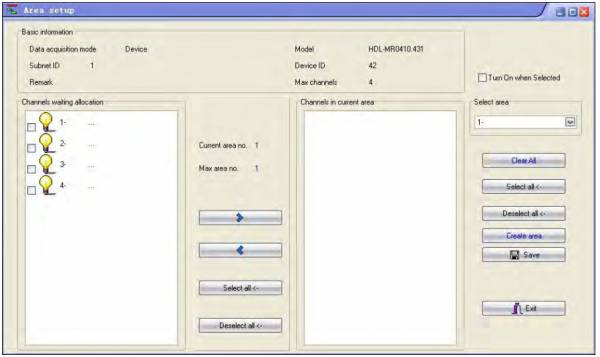

На скриншоте показано 4 канала реле, они не распределены в какую либо Область.

Если провода проложены по принципу: Каналы 1 и 2 для управления освещением гостиной, а каналы 3 и 4 для управления освещением кухни, процесс конкурирования будет выглядеть так:

a) Нажмите Create area(Создать Область), Область 1 теперь создана, мы можем найти и выбрать ее в Select area(Выбрать Область)
b) Выберите каналы 1 и 2 затем переместите их из левого столбца в правый, и нажмите сохранить.
c) Нажмите Create area(Создать Область), Область 2 будет создана, мы можем найти и выбрать ее в Select area(Выбрать Область).
d) Выберите каналы 3 и 4 затем переместите их из левого столбца в правый, и нажмите сохранить.

e) Поскольку все каналы были распределены по Областям, в левой колонке не должно остаться никаких каналов. Закройте окно Area setup(Установки Области)

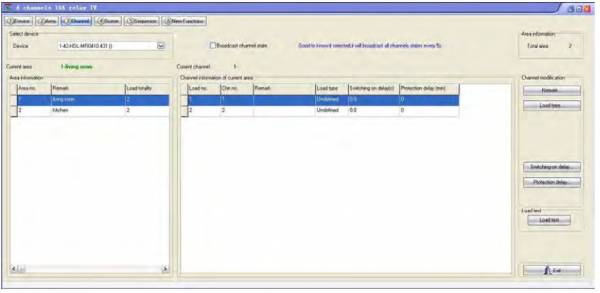

Параметры каналов

Установки по умолчанию

Задержки - Включена задержка на Включение и Переключение. Задержка на переключение включена, когда канал активирован, диапазон задержки от 0 до 25сек.

Защита на переключение может быть в диапазоне от 0 до 60 минут.

Смотреть FAQ_Реле_006_HDL Buspro

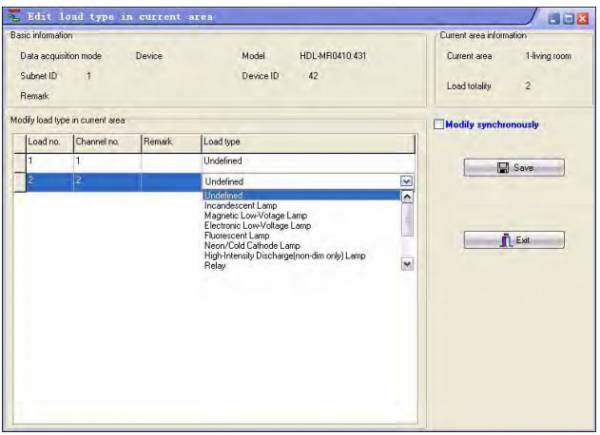

Тип нагрузок

Load type(Тип нагрузок) не имеет ничего общего с управлением, или поведением выхода реле. Если Load type(Тип нагрузок) не выбран, то это никак не повлияет на работоспособность, по умолчанию установлено undefined(не определенo).

Тест нагрузок

Перед конфигурацией конечной пользовательской панели, окно, указанное ниже, можно использовать для проверки работоспособности каналов (и правильность их подключения). Если Start test(Начать тестирование) нажат, Канал 1 с Device ID 42, начнет мерцать каждые 2 секунды. После тестирования канала, нажмите Stop test(Остановить тестирование)и Turn off load(Выключить нагрузки).

Установки сцен

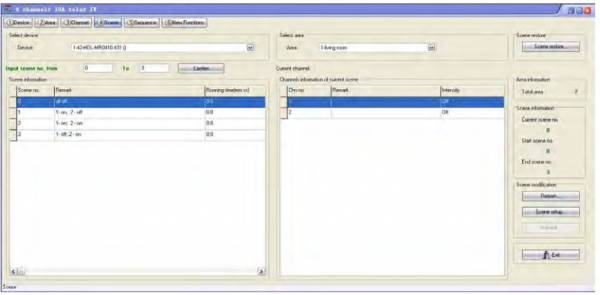

Настройка сцен

У разных реле, разные количества сцен. Сцена 0 всегда зарезервирована для реле, для функции Выкл Всё, и не может быт отредактирована. Оставшиеся сцены доступны для редактирования, однако, чтобы изменить их выполните следующие шаги:

a) Выберите Area(Область), в верхней части экрана 1- living room выбрана.
b) Нажав Scene setup (Установки сцен), вы можете редактировать Remark(Примечание), Running time(Время запуска) и Intensity(Интенсивность)

Смотреть FAQ_Реле_002_HDL Buspro

Аварийный сценарий

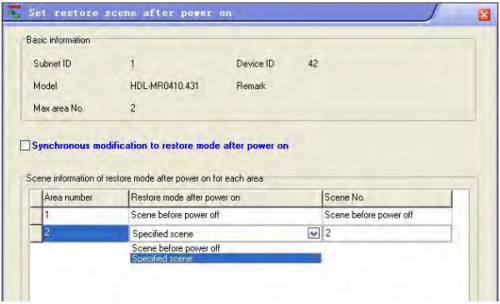

Когда выбран Аварийный сценарий, доступны 2 опции, Scene before power off(Сцена перед выключением) и Specified scene(Указанная сцена). Если вы хотите повторить вызов сцены после восстановления питания на реле

Смотреть FAQ_Реле_003_HDL Buspro

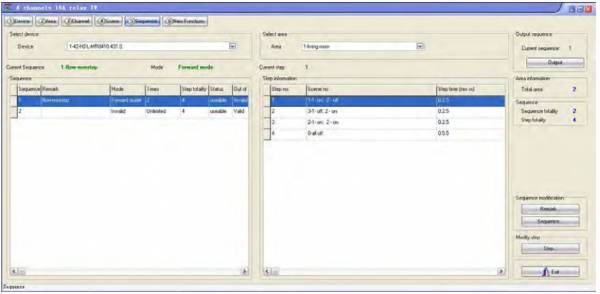

Установки последовательности

Каждая Область поддерживает 2 последовательности, 12 шагов в каждой.

Если мы хотим создать Область с бесконечными последовательностями, мы должны следовать следующим шагам.

шаг 1 (канал 1 Вкл) -> шаг 2 (канал 2 Вкл) -> шаг 3 (канал 1 Вкл; канал 2 Вкл) ->
шаг 4 (канал 1 Выкл; канал 2 Выкл)-> шаг 1 -> шаг 2 -> шаг 3……

a) Выберите Area(Область), на скриншоте выбрана Область 1- living room.
b) Нажав Remark(Примечание), мы можем переименовать последовательность в flow-nonstop.

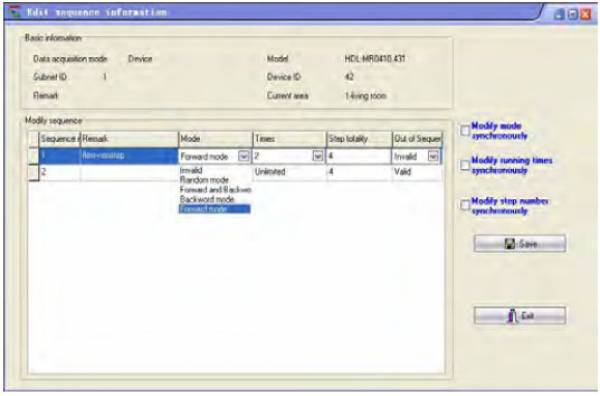

c) Нажмите Sequencе(Последовательность), необходимо 4 сцены, одна для каждого шага, и мы хотим создать бесконечную последовательность, нужно следовать настройкам указанным ниже. Доступно 4 режима, Вперед, Назад, Вперед и Назад, и Случайно. (Последовательность, описанная выше, в режиме Вперед.)

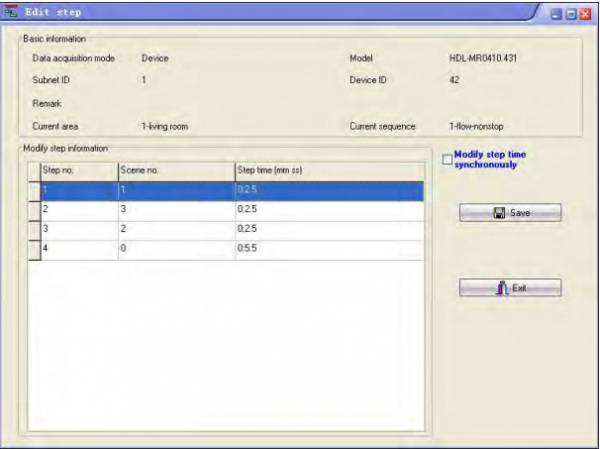

d) После двойного нажатия на вкладке Step(Шаг), появится окно показанное ниже. Согласно эффектам, эти 4 сцены, которые нам нужны для каждого шага, являются сцена 1, сцена 3, сцена 2, и сцена 0. Step time(Время Шага) это время задержки, между активацией различных шагов или сцен. Обычно время шага выше, чем время выполнения сцены, в среднем должно быть установлено на 0.5 сек дольше, чем время выполнения каждой сцены.

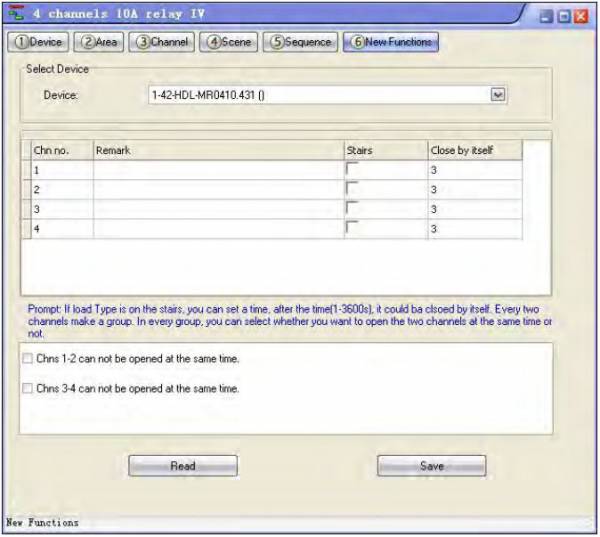

6.Новые функции

2 функции:

a) Лестничный свет: Канал может отключаться автоматически через указанное время.
b) Взаимоисключающие группы: Каналы 1-2, или 3-4 не могут быть открыты одновременно (перекидное реле)

7.FAQ

FAQ_Реле_001_HDL Buspro

Вопрос: Что делает вкладка load type(Тип нагрузок) в HDL-BUS Pro Setup tool? Может ли она влиять на поведение реле?

Ответ: Вкладка load type(Тип нагрузок) никоим образом не влияет на работу реле, это - просто комментарий.

FAQ_Реле_002_HDL Buspro

Вопрос: Если время выполнения изменено в меню установки сцены на 3 секунды, а затем активировано пользователем с панели, что будет результатом?

Ответ: Нагрузка включится через 3 секунды после запроса пользователя, эта функция называется ON-delay time^{(Время задержки на включение))}.

FAQ_Реле_003_HDL Buspro

Вопрос: Какие условия нужно соблюдать, чтобы инициировать функцию аварийного восстановления сцены?

Ответ: Включение функции Сцены Аварийного восстановления можно сделать, выбрав Scene before power off(Сцена перед выключением) или Specific scene(Указанная сцена). Если Specific scene(Указанная сцена) будет выбрана, то указанная сцена будет активирована автоматически, когда питание будет восстановлено. Если выбрано Scene before power off(Сцена перед выключением) то, каналы должны были быть активны в течение по крайней мере 20 секунд, прежде чем питание было выключено, что бы данная сцена была активирована.

Кроме того, если Реле воспроизводило последовательность, оно будет воспроизводить ее после возобновления питания.

FAQ_Реле_004_HDL Buspro

Вопрос: Если кнопка на пользовательской панели нажата, но индикатор LED на Релейном модуле и панели не изменяется, или нагрузка остается, в может быть проблема?

Ответ: Если устройство не реагирует на команды, а также индикаторы состояния не изменяются, то, вероятно, что компонент со сбоями. Чтобы решить эту проблему, если модуль находится на гарантии, свяжитесь с нашим отделом продаж для обмена, или если вы хотите, сделать модуль самостоятельно мы отправим соответствующие инструкции.

FAQ_Реле_005_HDL Buspro

Вопрос: Если не работает канал реле, и не может быть включен или выключен, можно ли продолжать использовать реле?

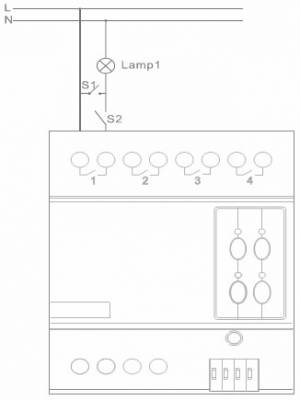

Ответ: Да, если вы заранее подключили два ручных переключателя на канал реле как ниже показано на схеме.

Включить Лампу 1: Вкл S1, тогда не важно S2 включен или выключен. Выключить Лампу 1: Выкл S1 и S2

FAQ_Реле_006_HDL Buspro

Вопрос: Каково практическое применение функции защитной задержки?

Ответ: Задержка защиты очень проста в использовании, ниже приведен простой пример: Если защитная задержка установлена на 1 минуту, а канал реле выключен, его нельзя включить обратно в течение 1 минуты. Это полезно для нагрузок, которые не пригодны для быстрого включения и выключения.

FAQ_Реле_007_HDL Buspro

Вопрос: В последовательности в качестве последнего шага была использована сцена Включить все, вместо того, чтобы остаться гореть, когда последовательность закончилась все погасло. Какова возможная причина для этого?

Ответ: Когда последовательность была вызвана, модуль сохраняет текущее состояние, а затем запускает последовательность. Когда последовательность заканчивается, устройство возвращается к своему предыдущему состоянию, таким образом, вполне вероятно, что статус был «Все Выключено» до того, как последовательность была вызвана
