Инструкция по Online обновлению

Введение



Данное руководство используется для панелей серии, HDL-MPL8.48, и DIN реечных модулей. Они должны поддерживать функцию онлайн обновления (Если есть U в информации о версии прошивки, например HDL_V04.08U_2013/11/08, он будет поддерживать онлайн-обновление).

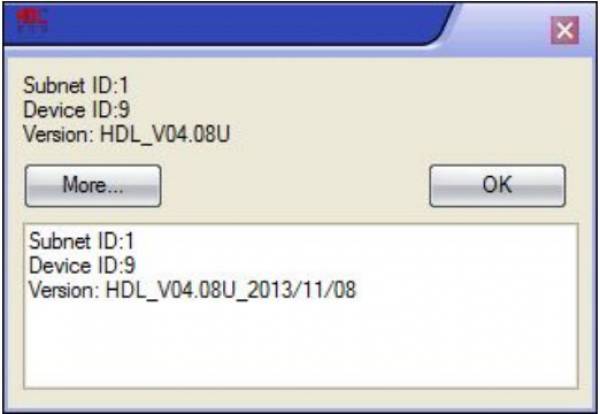

Пример окна с отображением прошивки


Для онлайн-обновления, существует два способа, автоматическое обновление и ручное обновление.

Автоматическое обновление



Обычно мы используем этот способ обновления устройств.

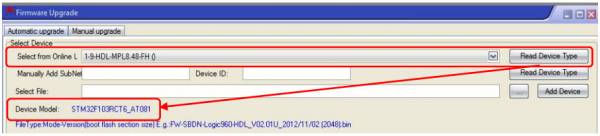

1. Выберите устройство, которое требуется обновить, нажмите кнопку Read Device Type, чтобы проверить тип его чипа.

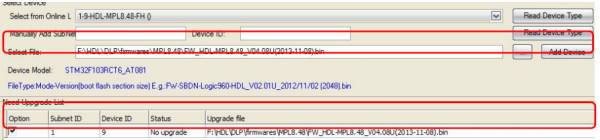

2. Выберите .bin прошивку, нажмите кнопку Add Device, после чего оно будет отображаться в списке обновления.

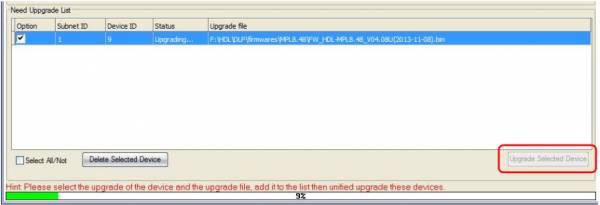

3. Нажмите Upgrade Selected Device, чтобы начать обновление.




4. Готово

Ручное обновление



Если автоматическое обновление не удалось, можно использовать ручное обновление.

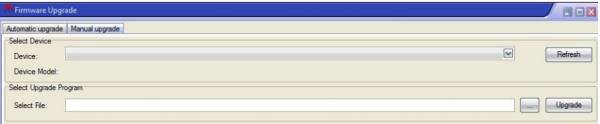

1. Перейдите на страницу Manual upgrade в ПО HDL-BUS.


2. выключите питание устройства, продолжая нажимать кнопку программирования

  • В клавишной панели нажмите первую и последнюю кнопку

  • В HDL-MPL8.48 две нижние кнопки

  • В DIN реечных устройствах кнопка Prog.


3. Включив, вы сможете прочитать его идентификатор в строке Device


4. выберите .bin прошивку, нажмите кнопку Upgrade.


5. Готово
